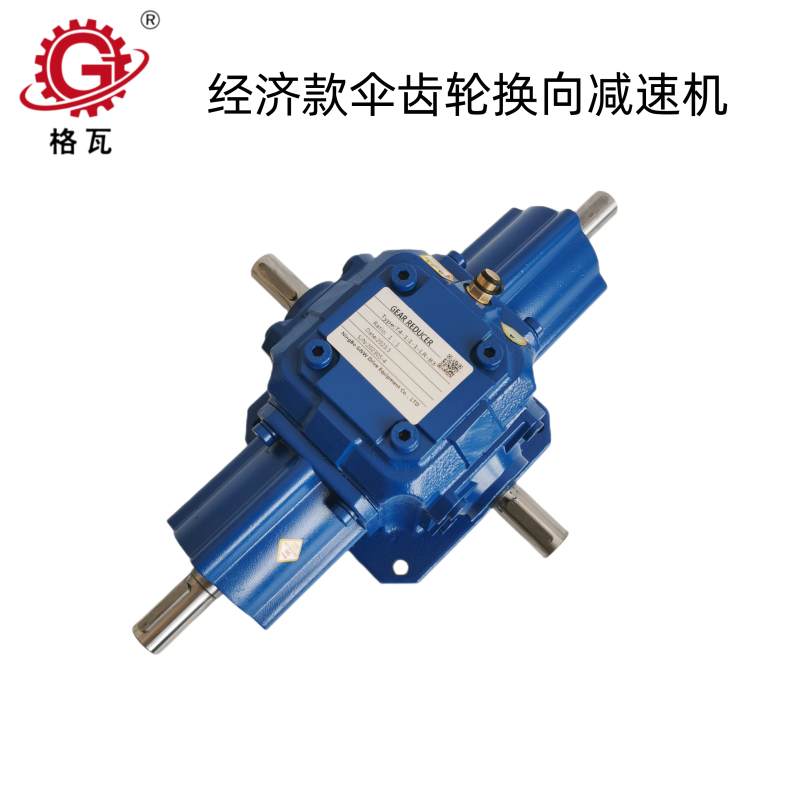

格瓦T系列螺旋傘齒輪十字轉向減速機

T系列螺旋傘齒輪 十字轉向減速機，換向減速器，一進一出換向器，一進兩出轉向器，一進三出換向器，T系列螺旋傘齒輪十字轉向減速機

T2十字轉向減速機  T4十字轉向減速機  T6十字轉向減速機  T7十字轉向減速機  T8十字轉向減速機  T10十字轉向減速機  T12十字轉向減速機  T16十字轉向減速機  T20十字轉向減速機  T25十字轉向減速機

T2  T4  T6  T7  T8  T10  T12  T16  T20  T25系列轉向箱又名換向器，轉向箱有單軸、雙橫軸、單縱軸，雙縱軸可選。

速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部為實際傳動比。轉向箱可以正反運轉。

轉向箱當速比不是1:1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。

技術參數：

速比范圍：1:1  1.5:1  2:1  2.5:1  3:1  4:1  5:1
扭矩范圍：11.2 — 5713 Nm
功率范圍：0.014 — 335 kW

產品結構：

1、箱體：采用高鋼性FC-25鑄鐵鑄造；
2、齒輪：采用優質高純凈度合金鋼50CrMnT調質加工，經滲碳淬火處理及研磨而成；
3、主軸：采用優質高純凈合金鋼40Cr調質加工，能承受重負荷能力。
4、軸承：配備具重負荷能力的圓錐滾子軸承；
5、油封：采用進口雙層骨架油封，防塵防漏油。

性能特點：

1、T系列螺旋傘齒輪轉向箱，標準化，多品種，速比全部為實際傳動比，傳動效率達98% 。
2、螺旋傘齒輪轉向箱有單軸、雙橫軸、單縱軸、雙縱軸可選。
3、齒輪轉向箱可以正反運轉，低速高速傳動平穩，而且噪聲低，振動小，承受力大。
4、當速比不為1：1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。

安裝前注意事項：

1、T系列螺旋傘齒輪轉向箱在使用前應檢查安裝軸是否有碰傷、污物，若有應全部清除干凈。
2、T系列螺旋傘齒輪轉向箱箱的使用溫度為 0～40 ℃。
3、檢查與T系列螺旋傘齒輪轉向箱聯接的孔的配合尺寸是否符合要求，孔的公差應為H7。
4、使用前應將最高位處的透氣塞換上排氣螺塞，保證減速轉向箱正常運行。

安裝與維護：

1、T系列螺旋傘齒輪轉向箱應安裝在水平、減震的支撐結構上。
2、在任何情況下，不允許用錘子將皮帶輪、聯軸器、小齒輪或鏈輪等敲入輸出軸上，這樣會損壞軸承和輸入軸或者輸出軸。
3、T系列螺旋傘齒輪轉向箱安裝后，檢查是否靈活。使用進行空載試驗，在運轉正常的情況下，再逐步加載運轉。
4、T系列螺旋傘齒輪轉向箱嚴禁超過額定載荷使用。
5、T系列螺旋傘齒輪轉向箱在使用前和工作中應檢查油位是否正常。

潤 滑：

1、初期使用二周或100-200小時，為初磨合期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。
2、長期使用時，每半年至一年或20000小時更換一次潤滑油。
3、轉向箱潤滑油用高標號齒輪潤滑油；

基本型號：

T2  T4  T6  T7  T8  T10  T12  T16  T20  T25
