中空旋轉平臺是一款革命性產品。用于多種旋轉運動場合?？扇〈鶧D MOTOR與凸輪分割器。集高工作效率，高精度，高剛性，高性價比于一身。是旋轉運動機構中革命性的產品。在兩者之間取得平衡，重復定位精度≦5秒，馬達輕松配制，承載穩重，可搭配AC伺服馬達或步進馬達做任意角度分割，既可滿足分割器無法達到之數位控制，定位精度又可媲美DD馬達。可大幅度降低成本，為您帶來意想不到的效果。

產品參數

訂貨號

HRG-85 加工定制 否

貨號 HRG-85-10

類別 中空旋轉平臺

馬達種類 50-100W伺服馬達

旋轉平臺軸承 交叉滾子軸承

容許轉矩 5.2(N.m)

容許轉速 300(rpm)

減速比 1:5，1：10.。。。。

重覆定位精度 ±5(0.001°)(sec)

容許軸向負載 250(N)

容許慣性力矩負荷 5(N.m)

產品特點

1，可搭配100～750W伺服馬達

2，工作物可直接鎖固

3，旋轉盤面可直接鎖固工作物，提升工件裝載之方便性

4，配線方便，此旋轉平臺為中空式設計，無論是配線或配管均方便

5，高精度，定位精度小于一分，重復定位精度可達±15sec

6，運轉動作平穩，盤面運轉平穩、順暢、且定位快速

7，適用各種馬達，中空旋轉平臺可采用各種廠牌之伺服 馬達驅動

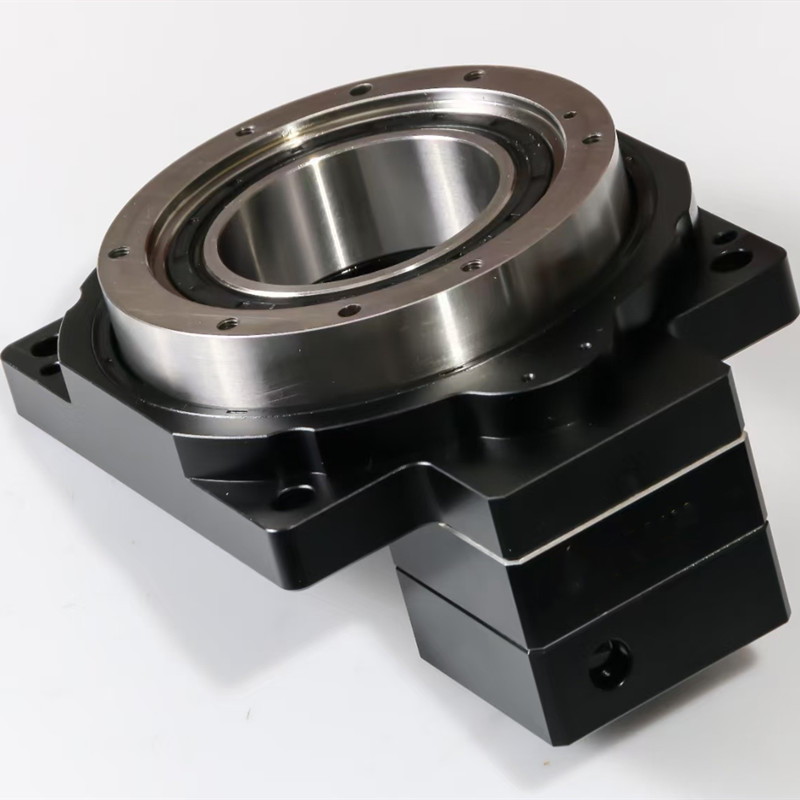

中空結構

中空旋轉平臺的轉盤為中空結構，伺服電機連接在側邊，方便冶具中的氣管、電線安裝。

高重復定位精度

中空旋轉平臺采用單級螺旋齒輪減速方式來增大輸出扭矩，齒輪精度等級達5級以下，加之靈活的調隙機構，通過改變兩齒輪中心距的方式來控制側隙，使得中空旋轉平臺的空回極小，重復定位精度在5弧秒以下。

高剛性

中空旋轉平臺的轉盤由一套精密交叉滾子軸承支撐，軸承中的滾子呈90度交錯排列，并且滾子直徑略大于軸承內圈與外圈間的滾道尺寸，使得交叉滾子軸承的內外圈及滾子之間存在預緊力，由此軸承支撐的伺服旋轉平臺轉盤能夠承 受徑向、軸向、傾覆等各種力矩，其剛性是傳統軸承的10倍以上。

高旋轉精度

伺服旋轉平臺在組裝完成后，以平臺的交叉滾子軸承為旋轉中心，再次對轉盤的外徑，端面進行磨削（標準級為精車），保證轉盤的同軸度，平行度等形位公差。

馬達任意配置

中空旋轉平臺通過定制法蘭及輸入軸孔的方式靈活變換接口尺寸大小，適合連接任意品牌的伺服電機、步進電機。
